產品概述
全德電氣股份有限公司一直致力于產品質量控制和企業管理工作，“制造精品，服務誠信”始終是我公司對客戶的堅定承諾。本企業產晶銷售的客戶主要是供電局、開關廠、機電設備公司，暢銷國內各省市自治區，多次被國家重點工廠配套使用，并且出口歐洲非洲東南亞等國家，在使用過程中得到用戶的好評！

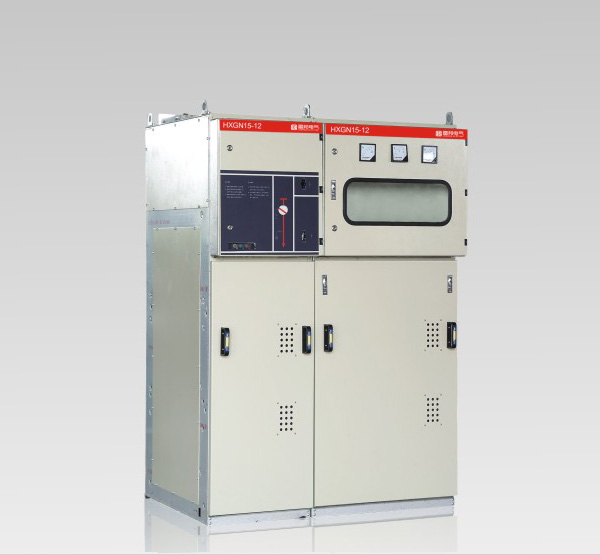

HXGN15-12型單元式交流金屬封閉環網開關設備主要用途：

·HXGN15-12型單元式六氟化硫環網柜適用于交流50HZ，12kV的電力系統。，廣泛用于適用于6KV/6.3KV/7.2KV/10KV/12KV/22KV/24KV/
33KV/35KV/40.5KV箱式變壓器城市電網改造、住宅小區、高層建筑、工礦、賓館、商場、機場、鐵路、油田、碼頭、告訴公路以及臨時性用電設等戶內外場所。。

· 特別適用于以下場所：小型二次變電站、開閉所、城市居民區配電、工礦企業、商場、機場、地鐵、 風力發電、醫院、體育場、鐵路等。

HXGN15-12型單元式交流金屬封閉環網開關設備正常使用條件：

· 海拔高度：≤1000m。（如有特殊要求可在訂貨時注明，目前有6組在5200m海拔運行）

· 環境溫度：一35℃?+45℃,日平均溫差≤25℃。

· 日相對濕度平均不超過95%，月平均相對濕度不超過90%。

· 抗震能力：8度。

· 劇烈震動和沖擊以及沒有火災、化學腐蝕、爆炸危險場所。

HXGN15-12型單元式交流金屬封閉環網開關設備執行標準：

IEC298 IEC265 IEC129 IEC694 IEC420 IEC56 IEC529 IEC932 GB3804 GB3906 GB11022

HXGN15-12型單元式交流金屬封閉環網開關設備型號含義：

HXGN15-12型單元式交流金屬封閉環網開關設備主要技術參數：

HXGN15-12型單元式交流金屬封閉環網開關設備結構特點：

柜體結構：

· 環網柜體采用厚敷鋁鋅板(或冷軋板噴塑后)鉚接成型，柜后設有二處壓力釋放孔，其一是針對電纜室，另一個針對負荷開關 /線 室母。此結構能夠保障人身安裝和運行設備的可靠。

· 各間隔小室

· 母線室：母線室位于柜的頂部并連接相鄰開關柜。

· 負荷開關是獨立單元，內部充以SF6氣體。

· 電纜室：大約75％空間是用于電纜連接、熔斷器、接地開關和CT、PT安裝。

· 機構小室與聯鎖：小室包含操作機構和機構聯鎖以及位置指示、輔助接點、脫扣線圈、帶電顯示器和聯鎖。

· 繼電器箱：繼電器箱在柜的頂部，是可選的。小室用來安裝特殊的裝置諸如儀表、繼電器和馬達單元。

· 斷路器室：一個斷路器能置于負荷開關之下方。

· 壓力釋放

· 上面的壓力釋放：上面是用于釋放母線和負荷開關室內部電弧事故時產生的氣體壓力。

· 下面的壓力釋放：下面是用于釋放電纜小室內部電弧事故時產生的氣體壓力。
